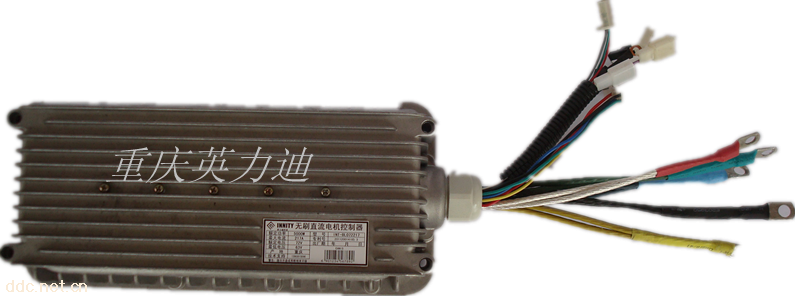

大功率控制器，大功率电动车控制器
新颖独特的PMSM、BLDC系列电动车大功率控制器

特点：

1. 静心潜心精心研发专为1kw—7kw各种两轮三轮四轮电动车直流无刷电机（BLDC）精品打造；
2. 强大的软件硬件研发力量支撑，长期的机电控制器、电动车控制器设计专家技术经验沉淀；
3. 国内专利首创的新颖优良的内部散热结构，业界极低的控制器系统热阻；
4. 优良的硬件模块化结构设计，生产维修极为方便；
5. 业界极短的硬件级控制器安全保护响应时间；
6. 先进强大的硬件级可编程PSoc理念的高速微处理器；
7. 业界首创的BLDC系列控制器嵌入式微内核占先式实时系统操作软件（Tiny OS系统）；
8. 变体微积分PID自动控制算法结合MATLB工具仿真，保证电机电流环速度环参数有效选择；
9. 精心的驱动沿选择、同步续流精心选定死区保护时间，极大降低了控制器系统温度；
10. 可靠的安全保护：温度过热保护、电瓶欠电保护、飞车保护、过流保护，堵转保护等等；
11. 上电自检：MOS管自检、电瓶自检，电机相角自检，相线短路自检等等
12. 新颖的内设故障跟踪记录器，异常报*指示灯；
13. 丰富的软硬件预留接口：RS-232计算机接口CAN 总线接口、LIN总线接口、I2C接口等等；
14. 预留计算机软件编程接口，可以通过连接计算机实时显示和修改控制器内部参数；
15. 开放式软件硬件系统设计，可以满足任何客户提供的外壳定制性需求；

基本功能

1. 电机自学习功能：60度 120度电机通用；
2. 电瓶电压保护功能：欠压降流保护、过低电压过低电压关闭控制器；
3. 温度过热保护功能：内部温度超过100度关闭控制器；
4. 异常报灯闪烁功能；防盗锁死电机功能；故障跟踪记录功能；电子刹车功能；倒车功能等；

规格参数（参照依据中华人民共和国国家标准GB24155—2009电动车安全要求）

1. 适于范围：适于采用直流无刷电机的电动车，如大电动两轮摩托车、大电动三轮客货车，电动四轮车，电动叉车，电动观光车，电动观光车，电动沙滩车等等；
2. 控制方式：PID电流PWM控制，控制频率15.625KHz;
3. 额定功率：1000W—7000W依规格型号而定；
4. 标称电瓶电压；48V—120V 依规格型号而定；
5. 持续电流：见英力迪规格型号表（等同额定电流，标准环境下稳定长期运行电流）
6. 限流：见英力迪规格型号表（为2倍额定电流）运行时间大于5分钟；
7. 最大限流电流：是指控制器最大可设置的限流，见英力迪规格型号表（为2.5倍额定电流）；
8. 开环峰值电流：（符合功率器件SOA安全规范单脉冲响应时间，专用仪器可测试）
9. 电门电流：32mA；
10. 工作温度范围：-30度—100度，控制器外壳超过100度控制器自动关闭；
11. 刹车电压：高电压（大于5V）或低电压（接地）可选；
12. 倒车电压：低电压（接地）有效；
13. 防盗信号：低电压（接地）有效；
14. 转把电压：1.2—4.2V；
15. 控制器重量：1.2Kg、1.5Kg、2.6Kg依型号而定；
16. 控制器外壳尺寸：235x120x80冷拉铝材、240x120x65压铸铝壳、300x140x65压铸铝壳，依型号而定；
17. 控制器外壳安装孔尺寸：223x60、210x73、280x90依型号而定；
18. 线束出线长度：230毫米（含密封接头）；
19. 大电流镀锡紫铜接线端子：SC25—8、SC16—6、SC10—6依型号而定；
20. 大电流线束：红黑电源线16平方高温线，黄蓝绿电机相线16平方高温线 依型号而定；

控制器测功机实时测试曲线

重庆英力迪BL系列无刷直流电机控制器规格表
型号	功率（W）	电压（V）	额定电流（A）	限流（A）	最大可设置限流（A）	库存
INT-BL048042	800	48	21	42	52	现货
INT-BL060033	800	60	17	33	42	现货
INT-BL064031	800	64	16	31	39	现货
INT-BL072028	800	72	14	28	35	现货
INT-BL048052	1000	48	26	52	65	现货
INT-BL060042	1000	60	21	42	52	现货
INT-BL064039	1000	64	20	39	49	现货
INT-BL072035	1000	72	17	35	43	现货
INT-BL084030	1000	84	15	30	37	现货
INT-BL048063	1200	48	31	63	78	现货
