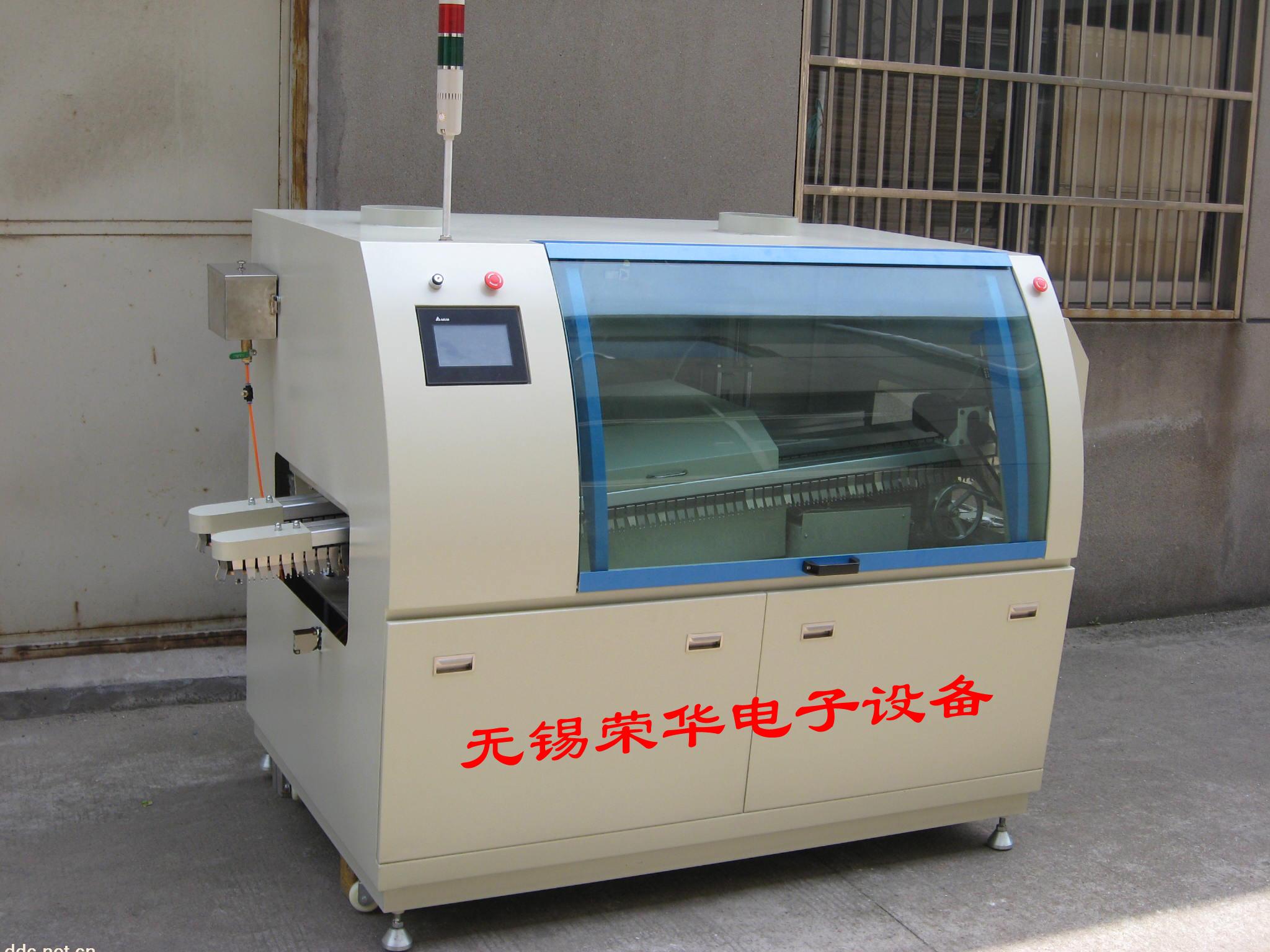

本机特点：
1、 采用日本明治A100喷头，恒压恒流助焊剂控制系统，适用各种助焊剂，喷雾气压更低，雾化更均匀，焊剂消耗量更少。
2、内置自动喷雾跟踪程序，实现喷雾和波峰随PCB长度自动变化。电脑内置速度跟踪程序，扫描式喷雾实现喷雾时间随PCB宽度以及PCB运输速度自动变化。
3、独立控温预热区:能提供广泛充足的预热调整空间，可消除PCB板上大元器件焊接不良的现象，适应于新型低固体残留免清洗松香型助焊剂。
4、新型大容量炉胆结构（180kg），热稳定性高，8小时连续工作时氧化渣为1.5kg左右。
5、恒流恒压助焊剂喷雾系统：助焊剂流量稳定、均匀，可快速更换不同种类的助焊剂，无需清洁相关容器。
6、PCB冷却系统：强风冷却。
技术参数
PCB宽度 | 50~250mm |
PCB运输高度 | Max.100mm |
PCB运输方向 | L-R(R-Loption) |
PCB运输速度 | 0~1.8m/min |
运输导轨倾角 | 3~7 |
预热区长度 | 600mm |
预热区数量 | 1 |
预热区温度 | 室温~200℃ |
预热功率 | 2.4KW |
适用焊料类型 | 有铅焊料 |
锡炉容锡量 | 160kg |
锡炉温度 | 室温~300℃ |
锡炉功率 | 4.8KW |
控温方式 | P.I.D |
助焊剂容量 | 约3L |
助焊剂流量 | 10~100ml/min |
喷头移动方式 | 无杆气缸 |
电源 | 5线3相(5w,3p)380v,220v可选 |
启动功率 | Max.7.5kw |
正常运行功率 | 约3.5KW |
气源 | 0.3~0.5Mpa |
重量 | 约750kg |
外形尺寸 | 2200*1200*1550(mm) |
波峰焊主要物料清单
名称 | 型号 | 厂家牌号 | 产地 |
通用继电器 | MY4N | 欧姆龙 | 日本 |
光电传感器 | R4M1 | 欧姆龙 | 日本 |
变频器 |
| 台达或三晶 | 中国 |
触摸屏 |
| 台达 | 中国台湾 |
温控模块 |
| 荣华定制 | 中国 |
喷雾喷嘴 |
| 明治 | 日本 |
气缸 |
| 小金井 | 日本 |
气动元件 |
| Airtac | 中国台湾 |
传动电机 | M9GC75B | 欧特 | 中国 |
波峰电机 | 370W | 南华南微 | 中国（中外合资） |
不锈钢加热 | 1.5KW | 荣华定制 | 中国 |
红外石英预热管 | 0.6KW | 荣华定制 | 中国 |
断路器 |
| 正泰 | 中国（中外合资） |
电线 |
| 远东 | 中国 |
传感器 |
| 热工 | 中国 |
导轨型材 |
| 荣华特制 | 中国 |
爪片 |
| 荣华特制 | 中国 |
传动链条 |
| 苏州特链 | 中国 |
波峰焊锡槽 |
| 荣华特制 | 中国 |
机架与结构件 |
| 荣华自制 | 中国 |
