智能小区电动车充电管理站

一、  概述：

随着电动自行车的普及，小区电动车充电的问题就日益突出。电动车车主为了给电动车充电，要么从自家窗口扔下一根很长的临时电源，要么得把电瓶取下来抬回家充电。而物业方面，因无充电计量设备，致使业主在单元楼前，乱拉乱扯电线，对小区安全造成极大隐患如果为车主设立免费的充电电源，那么电费由谁来出？如果指派专人收费，人员工资不合算，而且会存在管理问题（比如当天收费多少，无法明析）。为有效解决上述困扰广大电动车主和物业的难题，我公司专门研制出了投币（刷卡）式电动车供电站，并成功投放市场。方便了业主，不需要再拆卸电池，上楼充电，电动车集中管理，防止了被盗现象的发生，解决了电动车管理中的老大难问题。产品的推出既给电动车车主带来了方便，也规范了物业的管理，受到广大电动车车主及物业的一致认可和好评。

二、产品介绍：

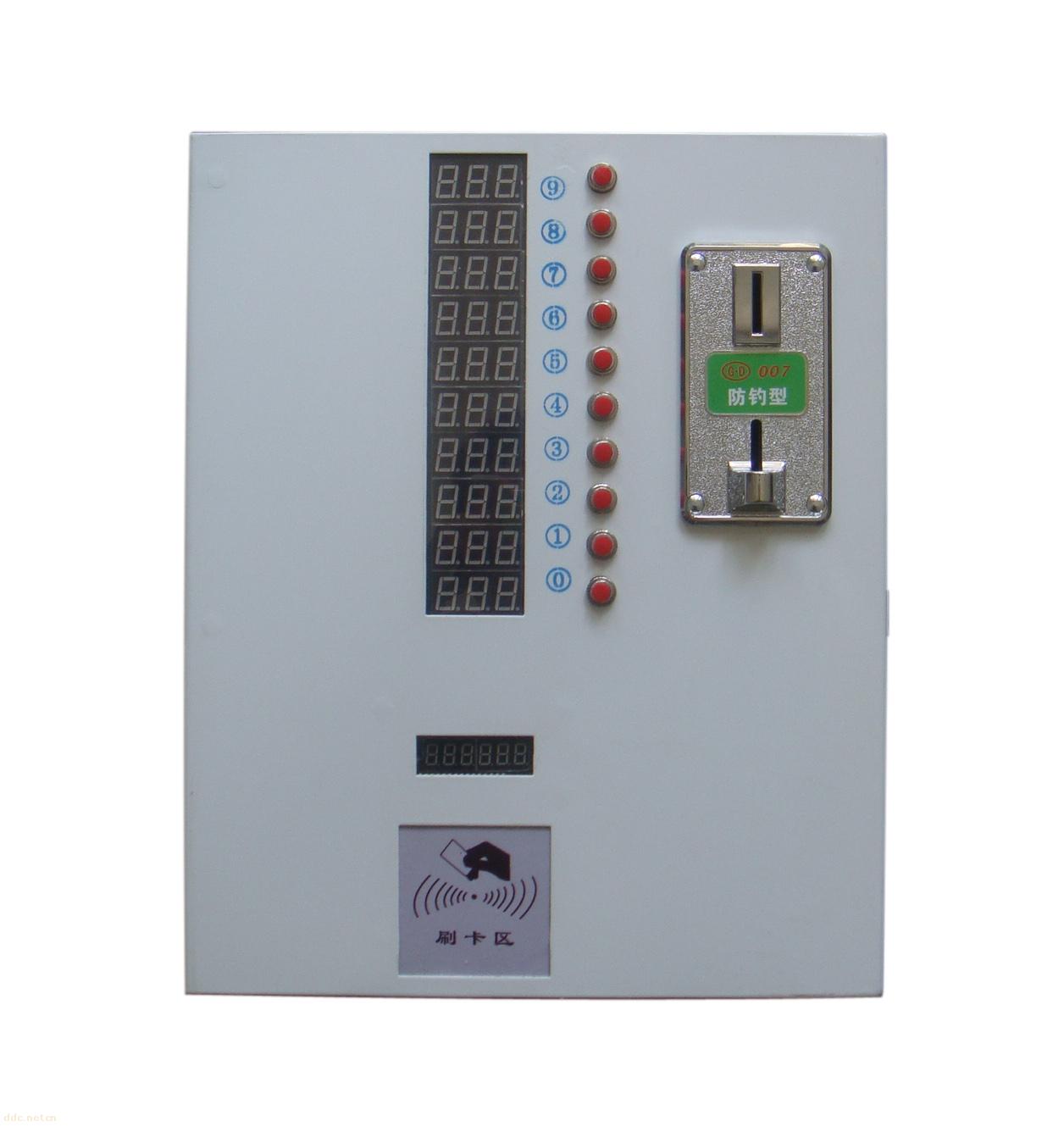

小区电动车供电站，由一台控制器外加十个两孔插座构成，控制器内装有空气开关，数字电能表。主机具有真假币识别功能，识别率可达到99.9%。出厂设置只识别一元硬币(也能根据客户需要定制可使用代用币的机型，还可实现投币、刷卡两用)。控制器有十路供电端口，每路通道都有其独立的显示窗口与控制按键，用户在投入硬币（或刷卡）后，按下其中的一个控制按键，控制器就会给对应通道的插座供电，各通道的工作状态与工作时间（倒计时）可以通过其对应的显示窗口显示出来。考虑为适应不同型号的电动车，控制器输出的是220V电源，给电动车充电时还是需要插接上电动车自带的充电器。

三、产品型号及性能特点：

1、型号：BKCD-01单投币型、BKCD-02单独刷卡型、BKCD-03投币刷卡两用型

2、主要技术指标：

四、性能特点：

 1、一机多控，即一台控制器可以分别控制10个插座的通断电时间。

 2、用户可自主设定单位币数的通电时间，1-999分钟可调。

 3、每路可单独设置单位充电时间，适用于小区的固定车位的不同车型的单位充电时间。

 4、LED数码管倒计时显示，时间到了自动断电。

 5、设有保护电路，具有过载和短路保护功能。

 6、安装使用方便，无需专人值守和看管。

 7、具有改错功能，如用户不小心选错按键可在3秒内改动。

 8、电子计数，及时对收益了如指掌，更方便合作式经营管理。

 9、智能CPU识币系统，防钓币、防伪币、防电击功能。

 10、具有断电记忆功能，停电后再来电时可以自动启动断电前的状态。

11、内有电流检测电路,一个插座最大带载能力200W（只供一台电动车充电），如果使用2台以上或超载使用其他电器，系统将在3秒内切断该路插座电源，延时60秒自动送电，若5分钟内不拆除超载电器，系统则将该路插座电源永久切断，至重新投币才可使用。此项技术唯有我厂有。

12、保护电动车电池寿命。一般电池的充电时间为8-9小时，如果忘记拔掉充电插头，从而长时间充电，经常这样会大大减少电池寿命，而小区电动车充电管理器帮你解决这个问题，到时间自动断电。

五、安装说明：

1、选择安装于车棚及停车场适合电动车充电的墙体或立柱上，根据箱体背面四个孔  的孔距，在墙体上打孔。然后分别用两个8×40膨胀螺丝或自攻螺丝固定箱体。如安装在室外，应做好防雨雨棚。

2、根据一般电动车充电器电缆线的长度，其主机安装高度为箱底部距离地面100－120厘米，输出端口（插座）距离地面30－40厘米，每个端口（插座）之间的距离保持50－100厘米为宜。

3.主板引出线具体接线说明

六、充电站的收入分析

一个控制器可托10个插座，每个插座服务两台电动车。以100台电动车充电为例，两台共用一个插座，即需50个插座，刚好安装5台控制器。所以每100台设置5个充电站为最佳。

（1）物业营业收入　　单位：元/台

（2）电费成本

一台电动车的充电功率平均为150W，每小时充电的用电量为0.15度，小区电费为居民用电0.6元/度，则用电成本为：

每个充电站每月的电费是：

0.15度/小时×18次×4小时×0.6元/度×30天＝194.4元

电费总支出：

194.4元×12个月×5台×5年＝58320元

（3）除去电费五年可收益：162000－58320=103680元

七、投放场所：
适合安装投币式电动车充电器的场所有：居民区、单位停车棚、停车场、商场、超市、临街铺面等等
