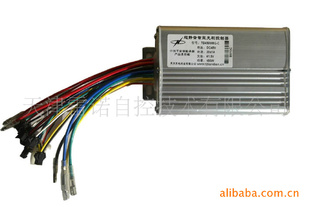

| 工作电压 | 48/60（V） | 型号 | TD4820W6A-C |
| 额定功率 | 450（w） | 类型 | 自学习型电动车控制器 |
如何检测电动控制器
用万用表二极管测试档，测控制器粗兰、粗黄、粗绿三相线。万用表的黑表笔接电源粗红线，红表笔分别接粗兰、粗黄、粗绿，万用表显示值为500-600左右没有导通则功率管完好，若某相测试结果显示为零或很小，则该相上功率管击穿，若显示很大为断路；将万用表的红表笔接电源地线，黑表笔分别接三相线，万用表显示值应为500-600左右没有导通则功率管完好，若显示为零或很小，则该相的下功率管击穿，若显示很大，为功率管断路。
控制器限流的检测方法
去掉刹车断电功能，保持机械刹车功能，然后将电流表置于20A（此值需看实际情况而定，一定要大于控制器的限流值）档位上，将红黑表笔串联在控制器的正极与电源正极之间，刹紧刹车，使电机处于堵转状态，将转把转到最大位置，万用表上的最大电流即可。
故障检修
在检修时，首先要排除短路故障，特别是末级功率管。在电门锁一侧，可以断开电门锁插接件测电流，若为正常的约65mA则说明控制器前级无短路。
其次当无短路而电机不转时，要先检查初始化自检条件是否正常(如前面所述)。
检查电机霍尔元件好坏的一种简单方法：打开电门锁，用不带阻尼的指针式(下同)万用表交流10V挡分别测U6的?、?和?脚即电机霍尔的w、V和u相的输入端，用手慢慢转动电机轮，如果看见表上的指针在0～4V左右摆动，则说明电机霍尔元件基本正常。
检查控制器前级是否正常的方法，先要控制器自检通过，观察LED2即自检灯看出正常与否，若LED2闪一次停一次，说明自检通过，否则应检查自检灯指示的相关故障电路，自检正常通过后，月万用表交流10V挡测试U6的○26、○27和○28脚(即下管换相信号)，转动转把使电机轮尽量旋转慢一点，若表针在O～4V左右摆动，再测U6的23、24和⑤脚(即上管换相信号)，表针应在O～2V左右摆动。然后测U6的13脚(即PWM输出脚)，此点电压随转把的转动而变化若为0V～4.8V，说明单片机U6输出基本正常 。
电机电流检测和保护电路由电流取样电咀R5、R6和U1等组成，当无刷电机电流增大到使Ul的②脚电压大于③脚约O.23V时，U1的①脚电压跳变至低电平，U6的21脚变为低电平，单片机进入过流保护状态。
电路元件的更换方法与注意事项
在检测出集成电路、MOS管损坏的情况下，就需要更换集成电路、MOS管，下面介绍一些常用的操作方法。
1、拆卸集成电路
拆卸时，用酒精灯火焰外焰加热印刷电路板焊接成电路引脚焊盘，快速均匀地移动印刷电路板，直至所有焊盘的焊锡融化，用镊子将集成电路从印刷电路板上取下。焊接时，将焊孔里的焊锡清除干净，将集成电路插装好，用接地良好的电烙铁迅速焊接好各引脚。注意速度要快，以免因焊接时间长，引起局部温度过高，损坏电路或焊盘。
2、拆卸功率器件
拆卸时，将MOS管或三端稳压的管脚剪断，然后分别焊下它们的引脚，这样可以避免拆卸大管脚元件时损坏印刷电路板焊盘。
3、焊接集成电路、功率器件
焊接的窍门在于是否能一次性焊接好。因为电烙铁是有一定热量的，如果将电烙铁长时间的停留在焊接处，很可能会使电烙铁上的热量传递到非焊接的部件上，损坏高精度的部件。这就是电动车电元件焊接时，特别值得注意的地方，以此来避免损坏元件内部的电路。焊接集成电路、功率器件，首先要除去多余的焊锡，使焊锡清洁，要让焊盘孔清晰可见。然后用小于等于30W的电烙铁将集成电路和功率器件焊锡在相应的位置上。
