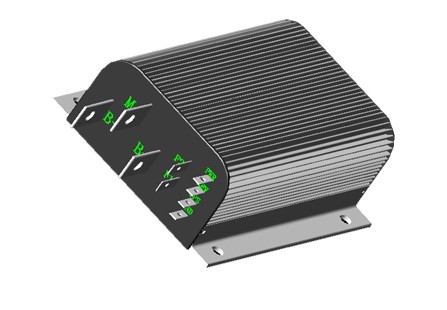

名称  电动代步车控制器

保护功能：电源反接保护、接线保护（电配件短路/断路）、过流过载保护、过压欠压保护、过热保护、堵转保护、充电屏蔽、防飞车保护、刹车屏蔽等；

故障提示：对于多种故障与*示情况，提供声音及灯光的提示功能；


一.控制器的失效,从表现形式来看,有以下几种:
1、功率器件损坏;
2、控制器内部供电电源损坏;
3、控制器工作时断时续;
4、连接线磨损及接插件不良或脱落引起控制信号丢失.
二.针对以上失效形式起因分析如下:
A、功率器件的损坏,一般有以下几种可能:电机损坏引起的;功率器件本身的质量差或选用等级不够引起的;器件安装或振动松动引起的;电机过载引起的;功率器件驱动电路损坏或参数设计不合理引起的.
B、控制器内部电源的损坏,一般有以下几种可能:控制器内部电路短路;外围控制部件短路;外部引线短路.
C,控制器工作起来时断时续,一般有以下几种可能:器件本身在高温或低温环境下参数漂移;控制器总体设计功耗大导致某些器件局部温度过高而使器件本身进入保护状态;接触不良.
D、连接线磨损及接触插件接触不良或脱落,一般有以下几种可能:线材选择不合理;对线材的保护不完备;接插件的选型不好;线束与接插件的压接不牢.

控制器故障与检修
通过测量控制器连接部件或引线的电源电压或信号电压,可分析判断出控制器的故障所在.以下是控制器常见故障的检查与排除方法.
一、有刷控制器没有输出
先检查闸把输出信号的高、低电位.如果捏闸把时,闸把信号有超过4V的电位变化,则可排除闸把故障.之后,按照有刷控制器常用芯片引脚功能表,与测量出的主控芯片与逻辑芯片的电压值进行电路分析,并检查各芯片外围器件(电阻、电容、二极管)的数值是否和元件表面的表识相一致,检查出是外围器件或是集成电路出现故障.我们可以通过更换同型号的器件来排除故障.
二、无刷控制器没有输出
无刷控制器电源与闸把的故障可以参考有刷控制器的故障排除方法予以排除.
三、飞车
飞车故障一般是由MOS管击穿引起的,如果MOS管损坏,则可以通过更换同型号的器件来排除故障.
四、有刷控制器部件的电源不正常
控制器内部电源一般采用三端稳压集成电器,一般用7805、7806、7812、7815规格的稳压集成电路,它们的输出电压分别是5V、6V、12V、15V,一般有刷控制器可以通过更换三端稳压集成电路排除故障.
五、无刷控制器完全没有输出
参照无刷控制器主相位检查测量图,检测电压是否与转把的转动角呈对应关系.如果没有对应关系,表示控制器里的PWM电路或MOS管驱动电路有故障.参照无刷控制器主相位检查图,测量芯片的输入输出引脚的电压是否与转把转动角度有对应关系,可以判断出是哪些芯片有故障.更换同型号芯片即可排除故障.
