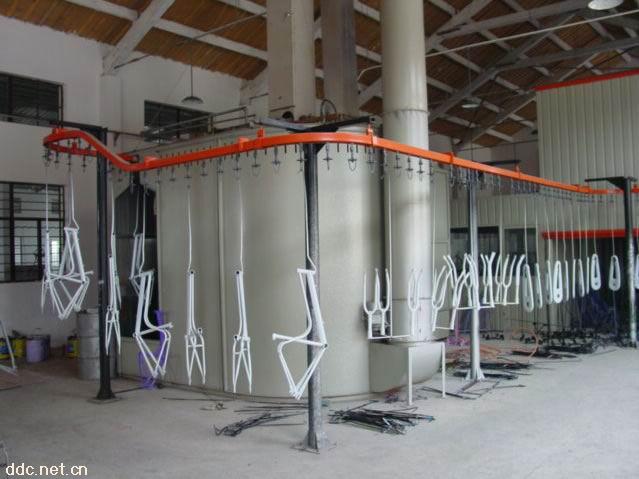

悬挂式吊空输送带设备说明：
此输送机为架空式，可自由选择搬运路线，有效的利用空间，由链条、轨道、支架、转弯升降轨道、驱动装置及张力调整装置等单元所组合而成，说明如下：
1、链条：
悬吊式输送机用链条在轨道上移行，并利用吊具与链条结合，负荷承重任务，例如5吨链条，在构造上是每一节距有纵横滚子，承受搬运的荷重的纵滚子用滚珠轴承，以减少移行阻力。
2、轨道：
乃是导引链条上下左右移行一的个单元，例如5吨链条轨道乃用4厘钢板成型制作而成
3、支架：
轨道的支架方法大部分区分为两种方法：一是轻荷重用，乃是从天花板吊下的方法；另一种是重荷重用，乃是用支柱支称法，本设备采用支柱支撑
4、转弯升降机轨道：
悬吊式输送机又称为万向链条输送机，故方向之转弯及升降，平借着水平弯头及升降弯头来配合，所以方向的弯换对悬吊式输送机是极其重要的。
5、驱动装置：
此乃为一履带驱动方式，由三相交流马达，蜗轮减速机，传动链条张力调整器，驱动链轮，剪力销及传动履带链条所组合而成
6、张力调整装置：
因链条承受张力会伸长，磨耗后节距伸长，为持续圆滑的运转，须设张力调整装置吸收链条伸长量，此装置一般有重锤式，螺杆式及弹簧杆弹簧等使之滑移调节链条伸长量。本设备采用重锤式链条张力调整装置。
2．2悬挂式吊空输送线工程规范：
型式：架空悬吊式，输送线设计长度：120米
链条：5T台产万向四轮标准输送链条，节距：150mm
破断强度：5500kgf，单点吊重：20kg
链轨：W67×H77×δ4mm
升降套轨：8套
驱动装置：履带传动
传动座：三相交流台湾东元马达，3.7kw1套
减速机：摆线针轮型，120#减速比1：60
运行速度：1-3m／min变频可调，工艺速度：1-2.0min
变频器：采用台产“东元”变频调器
安全装置：链条伸长，异常自动停止装置
张紧器：重锤式自动调整：履带、齿排座、伸缩头、重锤
