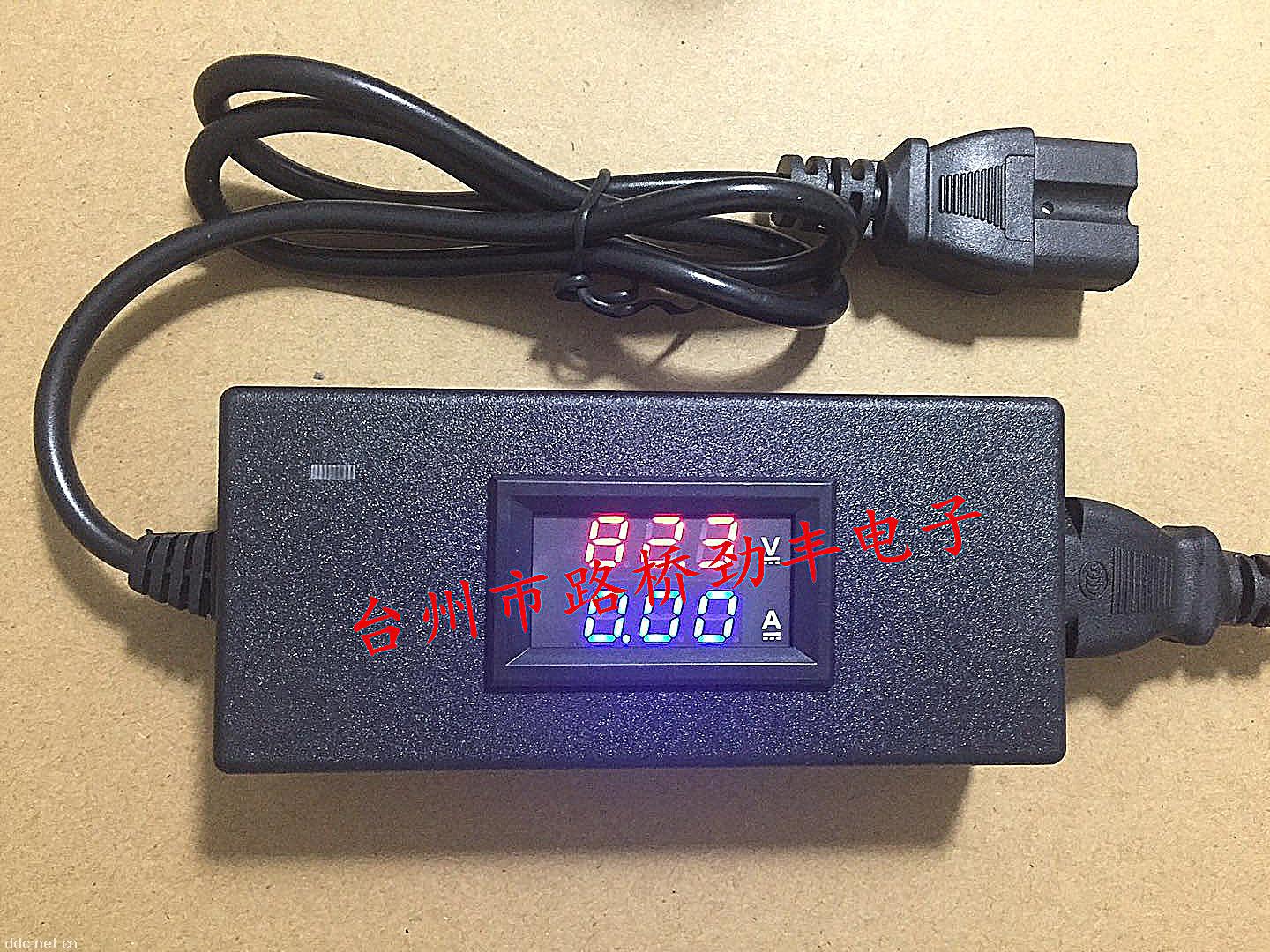

电动车充电器检测仪使用简介

检测仪串接在充电器与电动车充电孔之间，检测充电器好坏，看充电电压和电流.可以检测充电器有没有脉冲功能，充电器的输出极性和电动车的充电极性匹配

使用电压：36v-84v  电压误差±1%

使用电流：0.1-5.0A 电流误差±1%

注意事项：5A以下可以长时间使用，5A以上10A以下只可作为判断，检测使用，使用电流5A以上者，建议订购大电流升级版

仪器使用要求

﹝本仪器适用于N正L负充电器和N正L负的电动车充电口，N负L正的客户需要制作转换线转换成N正L负﹞

可实时检测查看充电器充电电压和电流参数

1.检测充电器空载电压【充电器插入仪器】不插电动车充电口。

2.检测电池电压【插入充电口】不插入充电器。

3.检测充电器实时充电电流电压【串在充电器和充电口中间】

4.检测充电器输出的极性和电动车充电口极性

①充电器的插头插入本仪器，显示屏会点亮，此时显示实时电压，电流显示为 0，拔掉充电器 ，用本仪器的输出线头插入电动车充电口，若此时显示屏点亮，此时显示实时电压，电流显示为0，说明极性正常，可以插入充电器进行充电，反之指示灯亮起，显示屏无反应，不可插入充电器。
②充电器的插头插入本仪器，若反接指示灯亮起，显示屏无反应，应拔掉充电器，用本仪器的输出线头，插入电动车的充电口，若此时显示屏点亮，显示实时电压，电流为0 时，不可插入充电器 应制作充电极性转换线 方可使用本仪器，若此时本仪器的反接指示灯亮起，此时说明充电器充电输出极性和电动车充电极性是匹配的，应制作极性转换线才可使用本仪器

5.检测充电器有无脉冲功能【 在充电过程中，如果电流起伏有很大，如果电流为3A的话，脉冲电流就是从0-3A来回有规律的波动，说明充电器有脉冲功能】

保 修 事 项

1本仪器属于精密电子仪器，不可随车携带，请注意防摔，防火，防雨淋等。

2人为损坏和户使用不当以及撕毁标签均不在保修范围之内.
