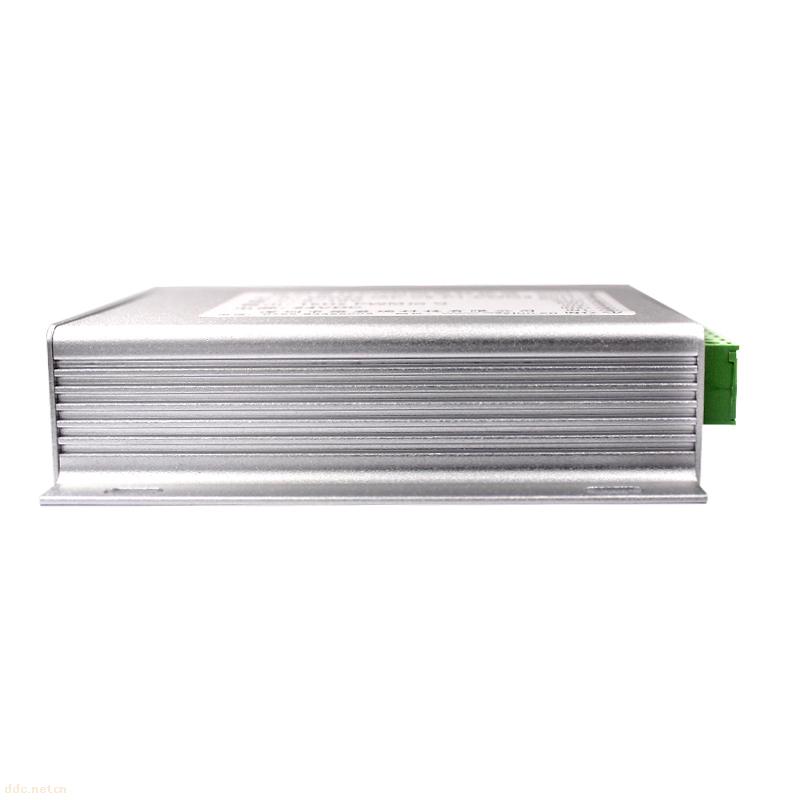

0-10V模拟量或RS485转PWM输出隔离转换器
主要特性:
|
>> 精度、线性度误差等级： 0.1、0.2、0.5级 >> 4-20mA/0-5V/0-10V等标准信号输入 >>可选择RS485通讯输入，支持Modbus协议 >>PWM信号输出，PWM频率可选 >>PWM输出驱动能力可达5A >> 信号输入/信号输出 3000VDC隔离 >>可选择一进一出，一进两出，两进两出 >> 可选5V、12V、15V或24V直流单电源供电 >>PWM信号幅值等于供电电源电压 >>辅助电源与PWM信号不隔离 |
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
|
>> 机器视觉灯光控制 >> RS-485远程设备控制 |
产品选型表：
DIN□□ IBF – V(A)□ – P□ – PWM□
|
通道数量 |
输入信号 |
供电电源 |
输出信号 |
|
DIN11：一进一出 DIN12：一进两出 DIN22：两进两出 |
V1：0-5V V2：0-10V V3：0-75mV V4：0-2.5V Vz：电压范围自定义 A1：:0-1mA A2：0-10mA A3：0-20mA A4：4-20mA Az：电流范围自定义 RS485：RS485通讯接口 |
P1:24VDC P2:12VDC P3:5VDC P4:15VDC Pz:用户自定义 |
PWM1:50Hz PWM2:100Hz PWM3:1KHz PWM4:10KHz PWM5:100KHz PWMz: 用户自定义
|
选型举例：
例1：一进一出 输入信号:0-10V 供电电源:24V 输出信号:100Hz PWM 型号:DIN11 IBF V2-P1-PWM2
例2：一进两出 输入信号:0-10V 供电电源:12V 输出信号:100KHz PWM 型号:DIN12 IBF V2-P2-PWM5
例3：两进两出 输入信号:4-20mA 供电电源:24V 输出信号:10KHz PWM 型号:DIN22 IBF A4-P1-PWM4
例4：一进两出 输入信号:RS485 供电电源:24V 输出信号:100KHz PWM 型号:DIN12 IBF RS485-P1-PWM5
例5：一进一出 输入信号:RS485 供电电源:15V 输出信号:1KHz PWM 型号:DIN11 IBF RS485-P4-PWM3
例6：一进一出 输入:0-10V供电电源:12V 输出:5KHz PWM 型号:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
||
|
隔离 |
信号输入与信号输出之间隔离，辅助电源与输出信号不隔离 |
||||||
|
隔离耐压 |
50Hz，1分钟,漏电流1mA |
|
3000 |
|
VDC |
||
|
耐冲击电压 |
3.5KV， 1.2/50us(峰值) |
||||||
|
工作温度 |
|
-45 |
|
+85 |
℃ |
||
|
工作湿度 |
无凝露 |
10 |
|
90 |
% |
||
|
存储温度 |
|
-45 |
|
+85 |
℃ |
||
|
存储湿度 |
|
10 |
