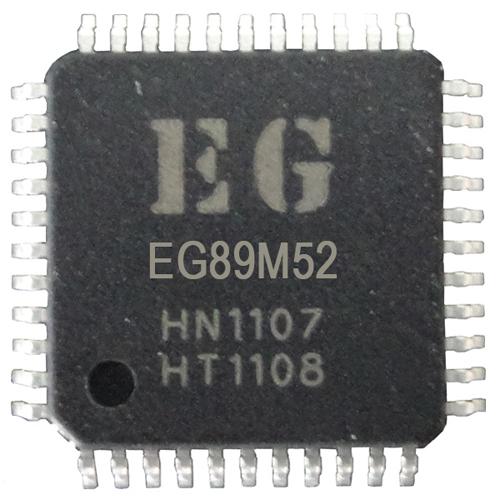

电机控制单片机EG89M52
1. 特性
- 兼容MCS-51 指令集
- 快速指令周期比标准的51 效率高2~12 倍
- ISP、IAP 功能，实现在线编程，在线调试
- 上电自动复位
- 创新的芯片加密技术，无法破解
- 2.5V~6.5V 宽工作电压
- -40～85°C 工作温度
- 最高工作频率：16 MHz
- 片内集成可配置高精度时钟，0-16MHz，误差+-1%
- 8K 字节片内FLASH ROM
- 256 字节片内RAM
- 38 个通用I/O 口
- 2 个16 位定时/计数器，兼容MCS-51，并扩展2 个16 定时/计数器
- 17 个中断源，3级中断优先级
- 串行通信通道，兼容MCS-51
- 可配置成I2C 主从设备
- 可配置硬件看门狗
- 片内集成模数转换器（ADC），8 位分辨率，8 通道，采样时间0.25us
- 片内集成12 位数模转换器（DAC）
- 片内集成4 个高速模拟信号比较器
- 创新的片内模拟通道可配置功能，可以灵活地调整模拟单元的输入输出通路
- 3 路比较/捕获模块+1 路比较模块，可生成6 路16 位精度的独立/相联双边沿PWM
- PWM可配置安全间隙
- 独创的电机换相逻辑真值表，硬件自动产生电机换相信号
- 硬件自动同步续流
- 霍尔信号可配置硬件滤波、霍尔序列检测
- 支持无霍尔电机控制，无需增加外围电路
- 硬件过流保护功能
2、描述
EG89M52 是一款低功耗、低成本、高性能的8 位CMOS 工艺的MCU。自带8K FLASH ROM，兼容MCS-51 指令集及端口标准。快速指令周期，相同工作频率下，比标准的51 效率高2~12 倍。2.5～6.5V 的电压范围及-40～85°C 的工业级温度，使EG89M52 能够工作在更加严酷的环境下。
EG89M52 在标准51 的基础上扩展了电机控制电路。片内集成了一个8 位分辨率、8 通道的ADC。6路互补PWM 输出，可配置安全间隙，可配置换相表，可配置无霍尔自动运转的直流无刷电机控制电路。只需配置SFR，硬件电路就能自动产生电机换相信号，自动控制无霍尔电机运转。能够大大降低开发电机控制程序的难度，缩短开发周期，有效降低开发成本。EG89M52为电动自行车，变频空调、变频冰箱等的无刷电机、正弦波电机控制系统提供高性能、低功耗、低成本的解决方案。
